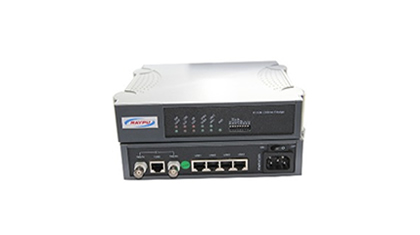

RP-E110B 网桥

RP-E110B网桥的功能主要包括三个方面：

* 通过电信线路(E1或承载E1的传输网，如PDH、SDH、微波等)来实现以太网延伸。

* 采用高集成优化结构设计，可提供一个标准的E1接口，一个或多个10/100M自适应以太网接口。

* 可用于组建经济灵活的多业务传输网络，应用于交换机局间中继、局域网数据传输、大用户出租业务2M接入等。

* 将以太网的帧格式变换成E1的帧格式进行传输，实现以太网在基于E1的电信网上的传输。可有效地利用电信运营商线路的

剩余带宽，增加的投资很少、并可即时开通。使用非常简单，无需改变现有计算机网络的软件和硬件。

主要特点

* 支持符合IEEE 802.3u 协议标准的10/100M、全/半双工自适应的以太网接口。

* 支持虚拟局域网(VLAN)数据帧透明传输，支持以太网帧长为64 到1536字节。

* MAC 对接收帧作检查处理，包括FCS 校验、帧长检查、错误帧丢弃。

* 具有MAC地址自动学习和地址过滤功能。

* 以太网口交叉网线和平行网线自适应。

* E1 接口符合ITU-T G.703、G.704 和G.823标准。

* E1 接口模块含有内置的时钟恢复电路和HDB3编解码电路。

* E1(G.703)端提供两种物理接口：平衡120Ω和非平衡75Ω自适应。

* E1信道输入抖动容限和抖动传输特性方面具有极佳的性能，远远优于行业标准要求。

* 交流220V、直流-48V可选。

* 电路设计简洁，设备工作稳定，故障率极低。

参数及指标

以太网接口

* 接口：10/100Base-T

* 接口规程：符合IEEE-802.3u标准

* 接口速率：10/100M自适应

* 接口类型：RJ45

E1接口

* 码速：2048 kbps

* 容差：±50ppm

* 码型：HDB3

* 接口电气特性：符合ITU-T G.703建议

* 抖动转移特性：符合ITU-T G.823建议

* 输入抖动容限：符合ITU-T G.823建议

* 接口类型：120Ω平衡RJ45/75Ω非平衡BNC

* 重量 1.2Kg

* 外形尺寸 230mm×205mm×45mm

工作条件

* 电压 AC180V~240V；DC –48V

* 功耗 ≤5W

* 工作温度 -10°C~+50°C

* 贮存温度 -40°C~+70°C

* 相对湿度 5%~95 %无冷凝

* 大气压 86 ~106Kpa

* 无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。
