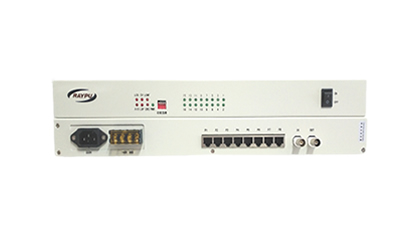

RAYPU RP-RMUX16综合复用设备是我公司采用大规模集成电路应用PCM30/31制式将以太网业务、话路业务、V35业务、RS232业务、二/四线等通过E1接口混合传输。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。
主要功能与特点:
提供1路E1接口；
提供8个业务槽位接口,16个用户接口；
用户接口可插话路小板、V35小板、RS232小板、二/四线音频小板、二/四线EM小板、以太网小板、热线小板、RS485小板、基带小板等；
电源为DC-48V,DC+24V,DC-24V，AC 220V等；
提供完善的本端/对端告警监控；
技术指标:
1：E1接口
设备有1路E1接口，符合G.703建议
速率：2048Kb/s ±50ppm
码型：HDB3
阻抗：75Ω（非平衡）或120Ω（平衡）
抖动：符合G.742 G.823建议
输入口允许衰减： 0～6dB
2：以太网接口
支持线速10Base-T/100Base-T,全双工/半双工 自适应
符合IEEE802.3/IEEE802.3u标准
使用标准RJ45插头
3：数据接口（包含RS232、RS485、RS422接口）
数据接口速率为300--19.2Kbit/s波特率自适应，DCE方式
4：V.35接口特性
标称速率：N*64K/s(N ≤32)
工作方式：DCE，DTE可选
5：话路接口及信令
交换侧:
摘机阻抗： < 500Ω
挂机阻抗： > 10KΩ
用户侧:
环路阻抗：
≤2000Ω（包括话机）
空闲电路电压 ≤ 50V
环路电流： 25mA
摘机门限： 8mA
极性反转时延： < 50ms
拨号：
脉冲拨号单脉冲失真< 5ms
带内音频拨号总失真满足话音接口特性
摘机时延： < 100ms
铃流：远端(FXS)铃流发生器
频率：
25 Hz±3 Hz
幅度：
75V±5Vrms
铃流时延
< 50ms
输出总功率
≤ 10W（以机箱为单位）
局端(FXO)铃流检测
幅度范围：
最小38Vrms
话音接口
阻抗：
600Ω或三元件复式阻抗
三元件复式阻抗
音频范围：
300-3400 Hz
编码律：
CCITT建议G.711 A律
6.二/四线音频接口
二线接口电平：二线发
0dBr 二线收
-3.5dBr
四线接口电平：四线发
0dBr 四线收
0dBr
回损：
300-600 Hz > 12dB 600-3400 Hz
总信噪比：
符合ITU G.713
模拟（四线至四线或二线至二线）信道的信号/总失真与输入电平的关系
二/四线接口规范：
压缩率：
ITU G.711中A律
阻抗：
平衡600Ω
音频范围:
300Hz―3400Hz
回波损耗：
不低于18Db
7.功耗:
整机功耗
＜25W
8.工作环境:
工作温度：
0～45℃
相对湿度：
≤95%（25℃时）
大气压力： 70～106Kpa
