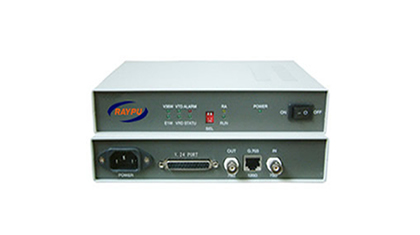

RAYPU RP212-V24-E1系列转换器是我公司使用专用集成电路研制生产的E1到V.24 接口转换器。适用于基于V.24接口的数据网。
产品特点:
1.提供1路透明V.24接口;
2.提供1个E1数字口,阻抗75Ω/120Ω;
3.采用大规模芯片,电路简单,功耗低,可靠性高;
4.体积小,重量轻,工作稳定可靠,安装方便;
5.适应多种电源环境(DC-48V、AC220V和AC&DC双电);
6.桌面式200×145×45 mm。
技术参数:
E1接口技术参数:
标称速率:2048Kbps,容差±50ppm;
接口码型:HDB3;
接口阻抗:75欧姆及120欧姆自适应;
数字接口电气特性:符合ITU—TG.703建议,脉冲波形符合样板;
抖动转移特性:符合ITU—TG.823建议;
输入抖动容限:符合ITU—TG.823建议;
输出抖动:符合ITU—TG.823建议;
电平:±2.37V±10%或±3.00V±10%;
接口连接器为:BNC同轴或RJ45。
V.24接口电气特性:
接口方式:RS-232;
接口电平:RS-232电平;
接口连接器:台式设备DB25/插卡设备RJ45座;
最大波特率:非成帧E1为460kbit/s。
