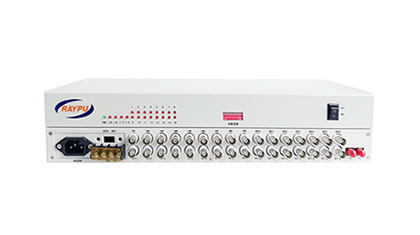

RP-A480B系列16E1光端机

      RAYPU RP-A480B系列光端机是采用大规模集成电路芯片为核心开发研制的点对点光传输设备。该机设计具有集成度高﹑体积小﹑功耗低﹑工作可靠﹑安装和使用方便等优点。应用于各种交换机间的信号传输,特别适合移动基站的连接。即可用于公网也可用于各种专网。

主要功能与特点：

1、采用超大规模专用集成电路芯片单板设计﹑集成化成度高﹑工作稳定可靠，功耗低

2、每个主通道提供十六个E1（2048Kb/s）接口，采用全数字时钟拻复和平滑锁相技术

3、无中继传输距离大于20km。最长可达120km

4、电源：直流-48V、交流220V可选，可交直流同时供电，互为热备份。

技术指标：

1、光接口（双纤）

波    长：1310nm（标准机型）或1550nm

发光功率：≥－12dBm

接收灵敏度：≤－37dBm(BER≤10-11)

接口方式：FC（标准机型）或SC以及单纤

2、2Mb/s接口

信号速率：       2048Kb/s

容差：           ±50ppm

输入/出接口码型： HDB3

输入/出接口阻抗：75Ω（不平衡）或120Ω（平衡）

数字接口电气特性：符合ITU—T  G.703建议

抖动转移特性：符合ITU—T  G.823建议

输入抖动容限：符合ITU—T  G.823建议

2Mb/s信号接头：BNC头

3、工作环境

工作环境温度：0℃～+45℃

工作相对湿度：≤95%(35℃时)

大气压力：  86～106Kpa

4、电源

额定工作电压：  　　DC：-48V　　AC：220V

允许输入电压波动范围： ±25%

电源功耗： ＜10W
