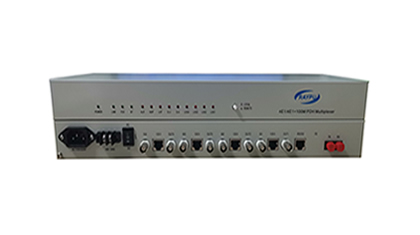

RP-A120SF系列 4E1光端机

      RAYPU RP-A120SF系列以太网光端机，是在超大规模集成电路的基础上开发的点对点光传输设备，它以简洁的单板形式实现了4条E1电路和1条100M线速以太网数据通道的混合复用及光传输。RP-A120SF以太网光端机告警监控功能完善，集成度高，功耗低，性能稳定，使用方便。

产 品 特 性

-> 可提供4路E1的透明传输，同时提供一个线速为100M以太网通道。

-> 光线路速率为150Mbps。

-> E1接口码型为HDB3码,E1抖动容限、转移特性、输出抖动完全符合ITU-T G.703、G.823和G.742建议。

-> 以太网接口，支持自协商方式，可工作于全双工/半双工，10M/100M自适应速率。

-> 以太网口支持VLAN功能。

-> 具有完备的告警功能，并可监控对端设备的实时状态。

-> 作为远端设备，可与机架型设备结合组成星状网。

-> 提供RS232网管接口。

-> 提供一个用户RS232透明数据通道。

-> 整机为单板设计，标准1U高度，19英寸机箱。

-> 可以采用220V交流或-48V直流电源供电

技 术 规 范

光 接 口：

-> 传输模式：单模/多模

-> 模块类型：单纤/双纤

-> 光波长：1310nm/1550nm

-> 接口类型：FC/SC/ST

-> 传输距离：2Km/40Km/60Km/120Km

以太网接口：

-> 最小帧长度：64字节

-> 最大帧长度：1536字节

-> MAC地址数量：1K

-> MAC地址老化时间：5分钟

E1接口：

-> 速率：2.048Mbps，允许偏差±50ppm

-> 阻抗：75Ω不平衡式和120Ω平衡式

-> HDB3编码：符合ITU-T G.703建议

-> 输入抖动容限符合ITU-T G.823

-> 抖动转移特性符合ITU-T G.742

其 他 特 性

-> 输入电压：-48V时，允许-40V～-60V (DC) 220V时，允许-75V～-264V (AC)

-> 设备功耗：5W

-> 温度：0℃－45℃

-> 湿度：95％，无凝结

-> 尺寸：483mm×44mm×160mm

-> 重量：2kg

备注：光口可根据客户需求定制FC或者SC,单模多模，单纤双纤，距离远近可定制，默认是FC接口，具体采购时说明。
