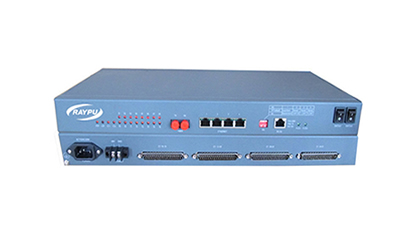

RP-A480SF系列16E1光端机

      RAYPU RP-A480SF系列16E1光端机，是在超大规模集成电路的基础上开发的点对点光传输设备，它以简洁的单板形式实现了16条E1电路和4路共享100M线速以太网数据通道的混合复用及光传输。RP-A480SF系列16E1光端机告警监控功能完善、集成度高、功耗低、性能稳定、使用方便。

产品特点:

• 光线路速率为150Mbps。

• E1接口码型为HDB3码，E1抖动容限、转移特性、输出抖动完全符合ITU-T G.703、G.823和G.742建议。

• 设备有4个以太网接口，支持自协商方式，可工作于全双工/半双工，10M/100M自适应速率。

• 具有完备的告警功能，并可监控对端设备的实时状态。

• 提供RS232透明数据通道，速率9600bps。

• 整机为单板设计，标准1U高度，19英寸机箱。

• 电源采用1+1备份方式，可以是2个220V交流或2个-48V直流电源，也可以是1个220V交流和1个-48V直流电源。

参数及技术指标:

光接口:

• 波    长：1310nm（标准机型）或1550nm

• 发光功率：≥－12dBm

• 接收灵敏度：≤－37dBm(BER≤10-11)

• 接口方式：FC或SC

E1接口:

• 设备有16路E1接口，符合G.703建议

• 速率：2048Kbps ±50ppm

• 码型：HDB3

• 阻抗：75Ω（非平衡）

• 抖动：符合G.742  G.823建议

• 输入口允许衰减：0～6dB

• E1接头：DB37

以太网接口:

• 支持线速10Base-T/100Base-T,全双工/半双工自适应

• 符合IEEE802.3/IEEE802.3u标准

• 4个以太网接口间可互通

RS232接口:

• RS232传输接口，速率为300-9600bps自适应，DCE方式。

电源:

• 输入电压范围：直流供电时，允许-36V ～ -72V

交流供电时，允许~85V ～ ~265V

• 设备功耗：小于10W

工作环境:

• 温度：-10℃— 60℃

• 湿度：95％，无凝结

外形尺寸和重量:

• 长×高×宽（深度）：483mm×44mm×200mm

• 重量：2.5kg
