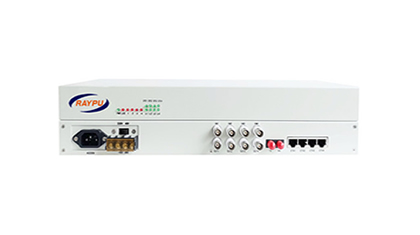

RP-A120F 以太网光端机

      RAYPU RP-A120F系列网络光端机,应用时分复用技术，将以太网信号和E1信号混合编码后在一对光纤上传输。实现10/100M以太网业务和E1业务混合传输。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。

主要功能与特点：

提供1个光接口（155M）；

提供4路10/100M自适应以太网口，全双工/半双工自适应；以太网口支持逻辑隔离；

提供4路E1业务口 ，全数字时钟恢复和平滑锁相技术；

电源为DC-48V,DC+24V,DC-24V，AC 220V等；

无中继传输距离大于20公里，最大120公里,可提供单纤。

技术指标：

1、光接口（双纤）

波    长：1310nm（标准机型）或1550nm

发送功率：≥－15dBm

接收灵敏度：≤-30dBm(BER≤10-11)

接口方式：FC（标准机型）或SC以及单纤

2、E1接口

设备有4路E1接口，符合G.703建议

速率：2048Kb/s  ±50ppm

码型：HDB3

阻抗：75Ω（非平衡）或120Ω（平衡）

抖动：符合G.742  G.823建议

输入口允许衰减： 0～6dB

接口：BNC接口

3、以太网接口

支持线速10Base-T/100Base-T,全双工/半双工 自适应

符合IEEE802.3/IEEE802.3u标准

使用标准RJ45插头

4、电源

采用双电源供电，互为热备份，也可只用单一电源

AC: 220V

DC: －48V

允许输入电压波动范围：±20%

整机功耗    ＜10W

5、工作环境

工作温度： 0～45℃

相对湿度： ≤95%（25℃时）

大气压力：   70～106Kpa
