RP3010系列G.SHDSL网桥

      RAYPU RP3010是基于G.shdsl技术的DSL，通过一对双绞线传输高速数字信号和多媒体 信息，该设备可以方便连接到Switch、Hub 或计算机。提供一个标准 RJ-11接口将电话线连接到设备。

当您在配置RP3010时，请仔细阅读以下提示，它会帮助您快速顺利地完成设备安装：

1. 设备具有三种配置方法：

拨码开关、Telnet、Web三种方法配制参数

2. 设备指示灯含义：

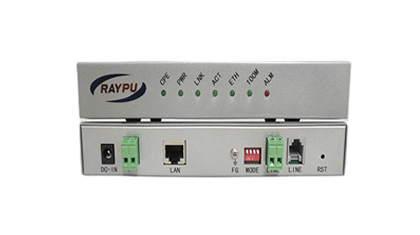

RAYPU RP3010前面板

PWR：电源指示灯。绿灯常亮表示设备已通电。

LINK：SHDSL线路指示灯。绿灯常亮表示SHDSL线路已连通。绿灯有规律闪烁表示两端设备正在同步，一般用户端link闪烁17下可以握手成功。

ACT：数据收发指示灯。绿灯闪烁表示SHDSL线路有数据收发。

ETH：以太网状态指示灯。绿灯表示以太网端口连接。闪烁表示数据收发。

100M：绿灯亮表示以太网端口为100M。

CPE：设备主从指示灯。绿灯亮表示设备为用户端。

ALM：告警指示灯。红灯常亮表示两端设备尚未连接成功。请检查相应设置。

3. 设备启动及连接过程：

1） 设备接通电源后进行自检：ALM灯闪烁，PWR、LINK、ACT灯常亮。自检完毕后PWR灯常亮，ALM灯常亮。目前两端设备尚未建立连接，如果第一次进行拨码参数设置，设备会二次重起，重起后执行新的参数。如果没有上述过程或指示灯不亮，请检查电源接口或与工程师联系。

2）大约20秒钟后，你可以发现设备的LNK灯会有规律的闪烁，此时两端设备正在进行同步。闪烁17下后，一般都可以握手成功，随后LNK灯常亮，链路建立连接，设备能够正常通信。在这一过程中可能出现下列情况：

A. 如果设备没有同步过程，即LINK灯没有反映，请检查相关设置。

主要有以下几种可能：

I.  设备主从关系（CO/CPE）没有正确设置

II. 用户的模拟线没有正确的连接到设备的SHDSL接口上。用户需要把模拟线压在RJ-11接口的2、3两线上。

B. 两端设备能够建立同步，但无法正常传输数据，可能是由于工作模式（Route/Bridge）不一致造成的。将两端设备设置为统一的工作模式。

C. 两端设备有同步过程，LINK灯有规律地闪烁一段时间后，无法达到正常状态。此时可以检查一下设备配置情况，然后断电重新启动。如果仍然出现这种情况，可能是由于线路距离太长或者设备问题请与工程师联系。关于线路过长的问题在后面进行叙述。

4：后面板说明

RAYPU RP3010后面板

DC-IN ：电源输入接口，链接随机所配电源。

LAN  ：以太网接口，连接网络或pc

FG：   接地端子，接地后，可以有效抗击雷击

拨码开关：设置机器主从及速率，拨码需要在供电前设置好

LINE：  接传输线

RST：  复位按钮，按压超过5秒可以恢复出厂值
