RP-MSDSL-Tplus 以太网桥

      RAYPU  RP-MSDSL-TPLUS是采用FPGA技术研制的两线2.32Mbps以太网桥调制解调器, 它采用ITU G.SHDSL标准，使用很好的调制方法,并且具有很好的频谱兼容性, 使两个互连的局域网络之间的传输数据速率达到2320Kbps，传输距离在24AWG (0.5mm)和 26 AWG(0.4mm)通信线路上分别可达到3.5公里和2.68公里。它可以把两个局域网LAN通过一对双绞线相互连接起来，达到了将局域网距离延伸。它成本低 ,操作简单，使用方便，很适宜成本敏感的桥接应用或作为局域网延伸器或分段器。
       以太网符合IEE 802.3u和IEE 802.3标准，具备802.1Q  VLAN，速率为10M/100M自适应。

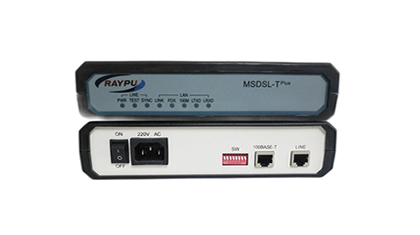

       它安装联接非常简单方便，利用后面板上的DIP开关对工作方式，传输速率进行设置并连接电缆后即可以使用。前面板有丰富的指示灯, 显示设备的工作状态及线路状况。
       RP-MSDSL-TPLUS是一种高性能自学式远程以太网桥, 可提供在LAN网上的MAC层网桥接收帧，并可实现全透明的MAC地址传输，它能够最大存储1024个MAC子网地址。RP-MSDSL-TPLUS可自动了解与其相连的局域网上的MAC 地址 ，并仅将目的地址为另一局域的帧转发。

技术指标:

线路接口:

完全符合YDN 056-1997 标准
• 传输速率： N x 64Kbps+8Kbps（N=1～36）
• 编码： PAM16
• 线路阻抗： 135Ω
• 信号电平： +13.5±0.5dbm
• 外线接口： 1对无源双绞线，RJ45插头
• 误 码 率： ≤10ˉ9
• 无中继传输距离： 2.51～7.2Km(0.4～0.8mm线径)

局域网特性LAN:

标准： 符合IEE802.3/802.3u/Ethernet。
工作方式：  全双工/半双工,也可强制选择。
数据速率: 10M/100Mbps自适应,也可强制选择。
物理接口： 10 /100BaseT(UTP)；屏蔽RJ-45

以太网特性Ethernet

局域网地址表LAN  Table： 1024个，自动学习和自动更新。
缓冲器Buffer:   发送队列：1M*16bit；接收队列：1M*16bit
VLAN：   具备，802.1Q VLAN

广域网特性WAN

技术指标:

数据传输速率：N×64K（N=3～36），2320K 可选。
传输方式：  同步全双工；HDLC高级数据链
线路接口：  阻抗135欧姆，物理接口RJ45，使用4脚和5脚(即中间两根线)

工作环境

电源：       AC 220V±10%，50Hz或DC -48V ±15%
功耗：       5W
体积：       240mm*215mm*50mm
重量：       1Kg
工作温度：   0℃  -  50℃
相对湿度：   95﹪
无腐蚀性气体扬尘，无强磁场干扰
