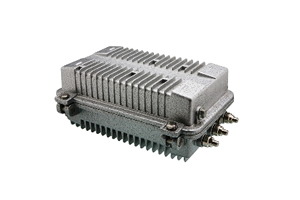

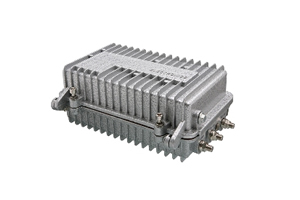

功能特点
● 1310nm和1550nm双工作窗口；
● 750MHz和862MHz可选；
● 采用高性能光模块；
● 接收动态范围大；
● 高电平输出，输出电平可达108dBμV；
● 可灵活配置回传发射模块；
● 可选择网管发射模块，监测工作状态、参数；
● 每个端口配有独立的插件式衰减器和斜率均衡器；
● 回传频率范围可选择。
技术规格
|
项 目 |
单 位 |
技 术 参 数 |
|
光 学 参 数 |
||
|
接收光功率 |
dBm |
-8 ~ +2 |
|
光反射损耗 |
dB |
> 45 |
|
光接收波长 |
nm |
1100 ~ 1600 |
|
光连接器类型 |
|
FC/APC、SC/APC或由用户指定 |
|
光纤类型 |
|
单 模 |
|
链 路 性 能 |
||
|
C/N |
dB |
≥ 51（-2dBm输入时） |
|
C/CTB |
dB |
≥ 65 |
|
C/CSO |
dB |
≥ 60 |
|
射 频 参 数 |
||
|
频率范围 |
MHz |
45 ~ 862 |
|
带内平坦度 |
dB |
±0.75 |
|
标称输出电平 |
dBμV |
≥ 98 |
|
最大输出电平 |
dBμV |
≥ 108 |
|
输出反射损耗 |
dB |
≥ 14 |
|
输出阻抗 |
Ω |
75 |
|
电控均衡范围 |
dB |
0～10 |
|
电控衰减范围 |
dB |
0～20 |
|
一 般 特 性 |
||
|
电源电压 |
V |
AC（130~265）V或AC(35~85)V |
|
工作温度 |
℃ |
-40~60 |
|
储存温度 |
℃ |
-40~65 |
|
相对湿度 |
% |
最大95%无冷凝 |
|
功 耗 |
VA |
≤ 15 |
|
外形尺寸 |
mm |
390（长）╳ 235（宽）╳ 162（高） |
