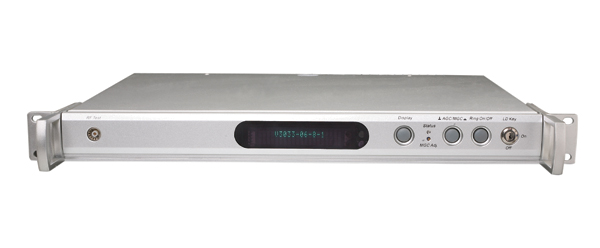

RAYPU的1310nm光发射机采用高性能制冷DFB激光器在1310nm窗口传输模拟电视信号和数字信号。发射机分为4、6、8、10、12、14、16、18、20mw多种功率供用户选用。该机具有RF信号控制、光功率控制、和温度自动控制等优点，为高品质传输CATV信号提供有效保证。同时，前面板VFD显示屏可实时读取发射机技术参数，随时了解设备运行情况。
功能特点
● 采用优选带光隔离器的高线性、低噪声分布反馈冷DFB激光器；
● 750MHz和862MHz可选；
● AGC/MGC调节功能；
● 实时监控发射机支行状态，并提供声光告警；
● 网管接口可提供异地远程告警功能；
● VFD的屏保功能延长VFD的寿命。
技术规格
|
项 目 |
单 位 |
技 术 参 数 |
|||||||||
|
输出光功率 |
mw |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
|
光链路损耗 |
dB |
7 |
9 |
10 |
11 |
11.8 |
12.5 |
13 |
13.6 |
14 |
14.4 |
|
光 波 长 |
nm |
1310±20 |
|||||||||
|
激光器类型 |
|
DFB激光器 |
|||||||||
|
光调制方式 |
|
直接光强度调制 |
|||||||||
|
光连接器类型 |
|
FC/APC或SC/APC |
|||||||||
|
光反射损耗 |
dB |
> 45 |
|||||||||
|
频 率 范 围 |
MHz |
47 ~ 750/862 |
|||||||||
|
射频输入电平 |
dBμV |
75 ~ 85 |
|||||||||
|
带内平坦度 |
dB |
±0.75 |
|||||||||
|
射频输入阻抗 |
Ω |
75 |
|||||||||
|
输入反射损耗 |
dB |
≥16 |
|||||||||
|
载噪比（C/N） |
dB |
≥51 |
|||||||||
|
载波组合三阶差拍比 |
dB |
≥65 |
|||||||||
|
载波组合二阶差拍比 |
dB |
≥60 |
|||||||||
|
AGC控制范围 |
dB |
± 10 |
|||||||||
|
MGC控制范围 |
dB |
± 10 |
|||||||||
|
电 源 电 压 |
V |
AC 160V ~ 250V （50 Hz） |
|||||||||
|
整 机 功 耗 |
W |
小于30 |
|||||||||
|
工 作 温 度 |
℃ |
-20 ~ +60 |
|||||||||
|
储 存 温 度 |
℃ |
-30 ~ +70 |
|||||||||
|
相 对 湿 度 |
% |
最大95%无冷凝 |
|||||||||
|
外 形 尺 寸 |
mm |
482.6（长）* 320（宽）* 44（高） |
|||||||||
