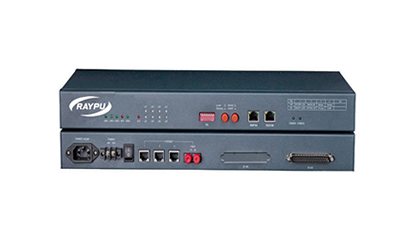

RP213-C2040F-4E1以太网桥

RP213-C2040F-4E1以太网桥

  • 所属分类: 协议转换器
  • 4E1转以太网转换器
  • 8M网桥
  • 产品说明:RAYPU RP213-C2040F-4E1转换器用于在1~4条E1线路上透明传输以太网数据,当4路E1全部工作时最高转发速率可达15.84Mb/s。以太网接口共有4个,其中有一个100Mbps光接口。在各层协议处理上均采用国际标准(G.7041、G.7042、G.7043、G.8040)协议,可以与其他厂家遵循同样标准的产品对通。
  • 在线订购

      RAYPU RP213-C2040F-4E1转换器用于在1~4条E1线路上透明传输以太网数据,当4路E1全部工作时最高转发速率可达15.84Mb/s。以太网接口共有4个,其中有一个100Mbps光接口。在各层协议处理上均采用国际标准(G.7041、G.7042、G.7043、G.8040)协议,可以与其他厂家遵循同样标准的产品对通。不仅对E1线路和以太网接口提供了完备的告警/状态指示,而且具有以太网数据流量统计等高级管理功能。设备集成度高、功耗低、性能稳定、使用方便。

主 要 特 点:

传输接口:

-> 实现1路以太网数据至1~8路E1的转换

-> 支持故障E1通道(误码率超过1E-6或有严重告警LOS/AIS/LOF或信号发生环回)的自动删除;故障消除后该路E1自动恢

复使用

-> 8路E1线路中,任意两路之间的可容忍的最大延时差可达220ms;当延时差超过220ms时,将会产生延时差超限告警,同

时业务中断抖动容限、抖动转移特性符合ITU-T G.823标准

以太网接口:

-> 提供最多四个共享式以太网接口(其中有一个100Mbps光接口),支持基于端口的VLAN划分,完全符合IEEE 802.1Q标准

-> 提供1024个MAC地址列表,本端的数据流量不会传输到远端

-> 支持最小帧长为64字节,最大帧长为1916字节

-> 提供各个以太网端口的流量统计,如错包数、总包数等

-> 支持PAUSE流量控制功能,网管可配

光接口:

-> 传输模式:单模/多模

-> 模块类型:单纤/双纤

-> 光 波 长:850nm/1310nm/1550nm

-> 接口类型:FC/SC/ST

-> 传输距离:2Km/40Km/60Km/120Km

(标准配置:单模/双纤/FC/1310nm/40Km)

设备管理接口:

-> 支持基于串口超级终端的网络管理或者基于SNMP网络管理(选配)

符合ITU-T标准协议:

-> GFP-F封装建议G.7041

-> VCAT虚级联和LCAS链路容量调整方法建议G.7042

-> Ethernet到nxE1映射建议G.7043

-> Ethernet至单E1映射建议G.8040

其他:

-> 传输带宽增大或减小时,不会损伤以太网数据

-> 两端的E1支路可以不按序号对应连接;当某个E1支路单方向出现故障时,另一方向仍可工作

-> E1信号环回自动检测及切断功能;当检测到某路E1信号发生环回时,系统将此路E1切断,环回解除后,此路E1自动恢复

使用。实现了在不中断业务的情况下避免网络风暴的产生。

-> 完备的告警指示,可选择显示本端/远端告警

-> 支持本端E1的线路侧环回功能,方便对E1线路进行测试

网 管 管 理

RP213-C2040F-4E1转换器支持基于RS232串口的网络管理(超级终端)。

RP213-C2040F-4E1转换器同样支持基于SNMP的网络管理(选配)对设备进行各种配置以及告警查询和监控。设备的缺省IP

地址为192.168.0.155,缺省子网掩码为255.255.255.0,缺省网关为192.168.0.1 。

其 他 特 性

-> 电 源:AC220V±20%, DC-36~-72V

-> 功 耗:小于10W

-> 工作温度:-5℃-50℃

-> 相对湿度:≤95%,无凝结

-> 贮存温度:-40℃~70℃

-> 裸机主体尺寸:483mm×44mm×190mm

-> 裸机重量:2.2 kg
