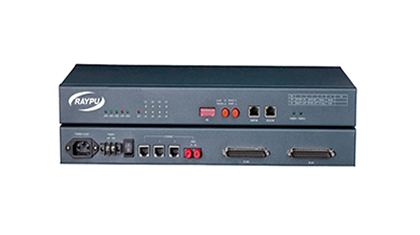

RP213-C2040F-8E1 转换器

      RAYPU RP213-C2040F-8E1转换器用于在1～8条E1线路上透明传输以太网数据，当8路E1全部工作时最高转发速率可达15.84Mb/s。以太网接口共有4个，其中有一个100Mbps光接口。在各层协议处理上均采用国际标准(G.7041、G.7042、G.7043、G.8040)协议，可以与其他厂家遵循同样标准的产品对通。不仅对E1线路和以太网接口提供了完备的告警/状态指示，而且具有以太网数据流量统计等高级管理功能。设备集成度高、功耗低、性能稳定、使用方便。

主 要 特 点

传输接口：

-> 实现1路以太网数据至1～8路E1的转换

-> 支持故障E1通道（误码率超过1E-6或有严重告警LOS/AIS/LOF或信号发生环回）的自动删除；故障消除后该路E1自动恢复使用

-> 8路E1线路中，任意两路之间的可容忍的最大延时差可达220ms；当延时差超过220ms时，将会产生延时差超限告警，同时业务中断抖动容限、抖动转移特性符合ITU-T G.823标准

以太网接口：

-> 提供最多四个共享式以太网接口（其中有一个100Mbps光接口），支持基于端口的VLAN划分，完全符合IEEE 802.1Q标准

-> 提供1024个MAC地址列表，本端的数据流量不会传输到远端

-> 支持最小帧长为64字节，最大帧长为1916字节

-> 提供各个以太网端口的流量统计，如错包数、总包数等

-> 支持PAUSE流量控制功能，网管可配

光接口：

-> 传输模式：单模/多模

-> 模块类型：单纤/双纤

-> 光 波 长：850nm/1310nm/1550nm

-> 接口类型：FC/SC/ST

-> 传输距离：2Km/40Km/60Km/120Km

(标准配置：单模/双纤/FC/1310nm/40Km)

设备管理接口：

-> 支持基于串口超级终端的网络管理或者基于SNMP网络管理（选配）

符合ITU-T标准协议：

-> GFP-F封装建议G.7041

-> VCAT虚级联和LCAS链路容量调整方法建议G.7042

-> Ethernet到nxE1映射建议G.7043

-> Ethernet至单E1映射建议G.8040

其他：

-> 传输带宽增大或减小时，不会损伤以太网数据

-> 两端的E1支路可以不按序号对应连接；当某个E1支路单方向出现故障时，另一方向仍可工作

-> E1信号环回自动检测及切断功能；当检测到某路E1信号发生环回时，系统将此路E1切断，环回解除后，此路E1自动恢复

使用。实现了在不中断业务的情况下避免网络风暴的产生。

-> 完备的告警指示，可选择显示本端/远端告警

-> 支持本端E1的线路侧环回功能，方便对E1线路进行测试

网 管 管 理

RP213-C2040F-8E1以太网光口转换器支持基于RS232串口的网络管理（超级终端）。

RP213-C2040F-8E1以太网光口转换器同样支持基于SNMP的网络管理（选配）对设备进行各种配置以及告警查询和监控。设

备的缺省IP地址为192.168.0.155，缺省子网掩码为255.255.255.0，缺省网关为192.168.0.1 。

其 他 特 性

-> 电 源：AC220V±20%， DC-36～-72V

-> 功 耗：小于10W

-> 工作温度：-5℃-50℃

-> 相对湿度：≤95％，无凝结

-> 贮存温度：-40℃～70℃

-> 裸机主体尺寸：483mm×44mm×190mm

-> 裸机重量：2.2 kg
